Innowacyjny odbiornik GNSS

RUIDE NOVA R6i

   "R6i" to już trzeci i jednocześnie najnowszy i najbardziej zaawansowany odbiornik RTK GNSS marki RUIDE z popularnej serii "NOVA". Silnikiem tego instrumentu jest 220-kanałowa płyta od Trimble (BD970) obsługująca wszystkie dostępne konstelacje: GPS, GLONASS, BEOIDOU, GALILEO, SBAS.

   Nowy odbiornik to nowe technologie i nowe możliwości, które ułatwiają i przyspieszają Twoją codzienną pracę. Oprócz wysokich dokładności pomiaru RTK (poziom:±8mm+1ppm i pion:±15mm+1ppm) co już dawno było standardem w odbiornikach RUIDE z serii "NOVA" zastosowano tu wiele ciekawych i pożytecznych rozwiązań, m.in. :

  • Pomiary w odchyleniu od pionu, elektroniczna libella, zabezp. przed pomiarem "niespionowanych pikiet"

  • System redystrybucji korekt (funkcja Repeatera, pobieranie poprawek RTK, a następnie przekazywanie do innych odbiorników)

  • Usługi Cloud

  • Webserver

  • Platforma Web UI

  • Komunikacja Wi-Fi, Bluetooth i NFC,

  • Wewnętrzny modem 4G LTE z wbudowaną wewnętrzną anteną - brak konieczności wkręcania zewnętrznej anteny do odbioru korekt przez sieć komórkową

  • Wbudowane radio UHF nadawczo-odbiorcze pełno-zakresowe

  • Wbudowany system operacyjny Linux, stabilniejsza praca i sprawniejsze przetwarzanie komend

  • iVoice, nowy system komend głosowych

RUIDE NOVA R6i to małe wymiary i przemysłowa odporność. 12 godzin pracy w trybie RTK z wewnętrznego zasilania lub 28 godzin ciągłej pracy po podłączeniu powerbanku.

Zapraszamy do zapoznania się z poniższymi materiałami,

w celu lepszego poznania R6i.

Główne cechy i funkcje RUIDE NOVA R6i
​Linux OS
Inteligentna platforma

Nowa generacja systemu operacyjnego Linux znacznie poprawia wydajność pracy w trybie RTK. Unikalny mechanizm przetwarzania danych, który pozwala w czasie rzeczywistym na udzielanie odpowiedzi na wiele komend jednocześnie,  zapewnia stabilniejszą i szybszą pracę. Oprócz tego, że stabilność systemu jest dużo wyższa, praca może być jeszcze dłuższa i niezakłócona.

Web UI platforma zarządzająca

Dzięki zastosowanej platformie Web UI, użytkownik ma możliwość bieżącego bezprzewodowego monitorowania odbiornika oraz konfiguracji odbiornika za pomocą połączenia Wi-Fi lub USB.

- WEB SERVER -

Wystarczy, że weźmiesz do ręki dowolny smartfon, tablet czy komputer PC i możesz połączyć się przez Wi-Fi z odbiornikiem R6i.

Wykorzystując naszą nową platformę WebServer, możesz bez użycia kontrolera w kompletny sposób zarządzać odbiornikiem.

Możesz szybko sprawdzić i zmienić tryb pracy odbiornika, sprawdzać bieżący układ satelitów, ustawić parametry połączenia ze stacją referencyjną, włączyć retransmisję korekt, dowiedzieć się jaki jest stan baterii, etc.

Komunikacja bezprzewodowa
Wi-Fi

Nowy moduł Wi-Fi wbudowany w odbiornik, pozwala nie tylko na dostęp do internetu bezpośrednio z poziomu odbiornika ale również może pełnić funckję hotspotu. Dowolne urządzenie wyposażone w Wi-Fi jak smartfon czy tablet może zarządzać odbiornikiem.

Bluetooth

Podwójny moduł Bluetooth w standardzie 4.0 zapewnia sprawną bezprzewodową łączność nie tylko ze standardowymi kontrolerami ale również ze smartfonami, tabletami czy laptopami. Jest on również kompatybilny ze standardem Bluetooth 2.1. Użytkownik ma zapewniony zarówno daleki zasięg jak i stabilną wymianę danych.

NFC

R6i wyposażony jest również w komunikacje krótkiego zasięgu NFC. Dzięki temu możliwe jest szybkie i wygodne, automatyczne parowanie odbiornika z kontrolerem.

Łącza danych
Wewnętrzny modem komórkowy 4G/LTE

Odbiornik R6i wyposażony jest w wewnętrzny modem komórkowy w standardzie 4G/LTE ze wsparciem dla WCDMA/CDMA2000/TDD-LTE/FDD-LTE. Modem jest również kompatybilny z 3G GPRS/EDGE. Zapewnia to szybkie i stabilne pobieranie korekt RTK/RTN przez sieć komórkową. Kartę SIM można zamontować w odbiorniku bez wyciągania baterii.

Wbudowana wewnętrzna antena GSM/GPRS

Gdy użytkownik pracuje w trybie RTK/RTN i pobiera korekty przez wewnętrzny modem komórkowy, nie ma potrzeby wkręcania zewnętrznej anteny GSM/GPRS tak jak ma to miejsce  w przypadku innych odbiorników. Antena ta jest ukryta wewnątrz odbiornika R6i, przez co nie jest narażona na uszkodzenia mechaniczne (np. zawadzenie o gałąź lub inny wystający przedmiot).

Wbudowane funkcjonalne radio cyfrowe

Wewnętrzne radio cyfrowe, nadawczo-odbiorcze, umożliwia odbiornikowi R6i zarówno odbiór jak i wysyłanie poprawek RTK. Szeroki zakres częstotliwości 410-470 MHz i wsparcie dla większości popularnych protokołów jak np.: TrimTalk450s, TrimMark3, PCC EOT sprawia, że możesz połączyć się z innym dowolnym odbiornikiem i stworzyć własną niezależną parę do pracy w trybie RTK. R6i może być wykorzystany zarówno jako odbiornik ruchomy jak i lekka mobilna stacja bazowa. Moc radia może być regulowana od 0,5W do 3W, dzięki temu korekty mogą być nadawane nawet na odległość do 8 km. Jest to idealne rozwiązanie dla osób, które pracują w miejscach gdzie brak jest zasięgu sieci komórkowej lub tam gdzie nie ma sieci stacji referencyjnych.

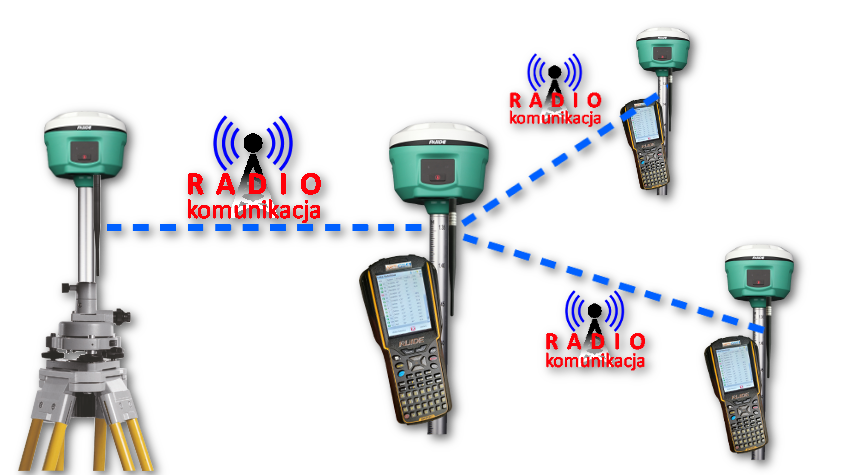

REPEATER RADIOWY

Odbiornik R6i wyposażony jest w system redystrybucji korekt.

Oznacza to, że w trakcie gdy pracujesz odbiornikiem np. w trybie RTK i pobierasz korekty drogą radiową, R6i może na bieżąco przekazywać/transmitować korekty RTK do innych odbiorników GPS/GNSS.

REPEATER INTERNETOWY

Retransmisja korekt przez internet.

Odbiornik GNSS R6i może pobierać również poprawki RTK przez internet, z sieci stacji referencyjnych jak np. ASG-Eupos, a następnie może dalej w czasie rzeczywistym retransmitować korekty do pozostałych odbiorników, pracujących w trybie RTK.

TILT Survey, czyli pomiary w odchyleniu od pionu

Wewnętrzny sensor pozwala na pomiary nawet wtedy, gdy odbiornik jest odchylony od pionu, co sprawia, że praca może być jeszcze bardziej efektywna. Wychylenie od pionu może wynosić do 30°.

Wbudowany kompensator automatycznie skoryguje współrzędne do grotu tyczki, stosownie do kąta i kierunku wychylenia.

Każda pikieta może być zmierzona przy jednym lub dwóch albo trzech wychyleniach.

Na życzenie system można ustawić również w taki sposób, aby pomiar był niemożliwy, gdy tyczka z odbiornikiem nie znajduje się w pionie. Pozwala uniknąć to błędów w terenie.

Elektroniczna libella

Wbudowany sensor, pozwala na wyświetlanie elektronicznej libelli w czasie rzeczywistym na ekranie kontrolera, dzięki czemu użytkownik cały czas ma informacje o stanie spionowania instrumentu.

Nie musisz sprawdzać stanu libelli na tyczce.

Zapis i przechowywanie danych

R6i wyposażony jest w 8GB wewnętrznej pamięci w technologii SSD.

Użytkownik ma możliwość przenoszenia surowych obserwacji z wewnętrznej pamięci odbiornika bezpośrednio na pendrive.

Wsparcie dla formatów STH i RINEX, surowe dane mogą być zapisywane z częstotliwością do 50Hz.

W przypadku gdy pamięć odbiornika zostaje zapełniona, następuje automatyczne czyszczenie najstarszych danych.

Technologia kontroli temperatury

Wbudowane czujniki na bieżąco monitorują temperaturę każdego wewnętrznego modułu, a w razie potrzeby regulują ją, aby zoptymalizować pracę odbiornika.

iVoice

Technologia iVoice w sposób głosowy dostarcza użytkownikowi informacji o stanie urządzenia i wykonywanych operacjach w czasie rzeczywistym.

Zasilanie

Każdy zestaw z odbiornikiem NOVA R6i wyposażony jest w dwie baterie Panasonic, które pozwalają na pracę w trybie RTK/RTN do 12 godzin,  na jednym naładowaniu. Dodatkowo bezpośrednio do odbiornika jest możliwość podłączenia zewnętrznego powerbanku, który pozwoli na czterokrotne naładowanie standardowej baterii. Dzięki temu odbiornik może pracować nawet przez 28 godzin w warunkach zewnętrznych. Stan naładowania baterii może być wyświetlany

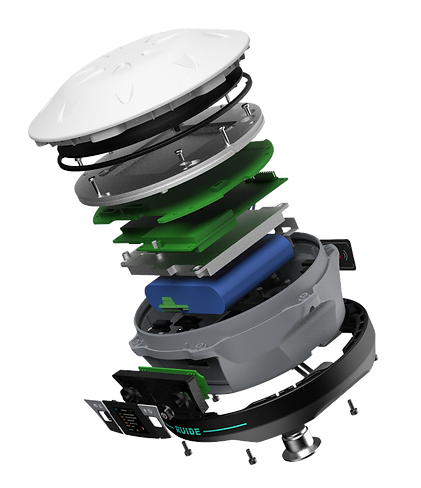

Mały, lekki, mocny
Mały, lekki, mocny

Kompaktowe wymiary odbiornika (12x11 cm) oraz niewielka waga (1kg razem z baterią) powodują, że nawet wielogodzinna praca w terenie z tym odbiornikiem jest wygodna. Magnezowo-aluminiowa obudowa zapewnia najwyższą odporność przed wszelkiego rodzaju upadkami i uszkodzeniami.

Wszystkie konstelacje

Odbiornik RUIDE NOVA R6i wyposażony w płytę główną BD970 od Trimble, jest przygotowany do śledzenia sygnałów ze wszystkich dostępnych obecnie konstelacji, m. in.: GPS, GLONASS, BEIDOU, GALILEO, SBAS, etc.

Wypróbowana i sprawdzona technologia Maxwell 6 zapewnia:

- Szybką inicjalizację RTK

- Eliminację sygnałów wielodrożnych

- Śledzenie sygnałów z satelitów

   nisko nad horyzontem

R6i to Wysokie dokładności pomiarów RTK/RTN (8mm w poziomie i 15 w pionie) oraz powtarzalność wyników.

Obejrzyj wycinek możliwości odbiornika NOVA R6i na poniższym filmie

Zarządzanie odbiornikiem przez SMS

Wygląd zewnętrzny

Front odbiornika:

  1. Antena GNSS - odbiera sygnały satelitarne,

  2. Wskaźnik Bluetooth - informuje o nawiązanym połączeniu bluetooth, np. z kontrolerem,

  3. Wskaźnik transmisji danych - informuje użytkownika np. o połączeniu GPRS, UHF, WiFi,

  4. Wskaźnik satelitów - informuje o śledzeniu sygnałów satelitarnych,

  5. Przycisk zasilania, który również pozwala na zmianę trybów pracy.

Tył odbiornika:

  1. NFC - miejsce gdzie należy przyłożyć kontroler w celu automatycznego parowania,

  2. Slot na kartę SIM - miejsce gdzie należy umieścić kartę SIM, gdy korzystamy z wewnętrznego modemu 4G/LTE, do odbioru poprawek z sieci,

  3. Slot na baterię,

  4. Pokrywa baterii.

Spód odbiornika:

  1. Głośnik - wydaje informacje głosowe,

  2. Numer seryjny odbiornika - widoczny również na liście urządzeń Bluetooth,

  3. Port antenowy,

  4. Miejsce montowania odbiornika do tyczki,

  5. Port USB z trybem OTG,

  6. Port komunikacyjny - do podłączenia zewnętrznego zasilania, zewnętrznego radia, odczytu komend.

Kliknij tutaj aby przeczytać więcej

o odbiorniku NOVA R6i w niezbędniku Geodety NAWI 2018

Specyfikacja i parametry odbiornika RUIDE NOVA R6i
Przykładowe zrzuty ekranu z platformy Web Server, z PC oraz ze smartfona
Porównanie odbiorników z serii NOVA R6, cechy wspólne i róznice
